Магнитные датчики с нулевым энергопотреблением (также известные как датчики Виганда) изготавливаются на основе эффекта Виганда и способны активно генерировать энергию для получения резких импульсов напряжения без внешнего источника питания. Генерируемые импульсы можно использовать не только в качестве автономного генератора импульсов, но и для обеспечения энергией устройств со сверхнизким энергопотреблением, что делает магнитные датчики нулевой мощности уникально подходящими для маломощных и энергосберегающих применений.

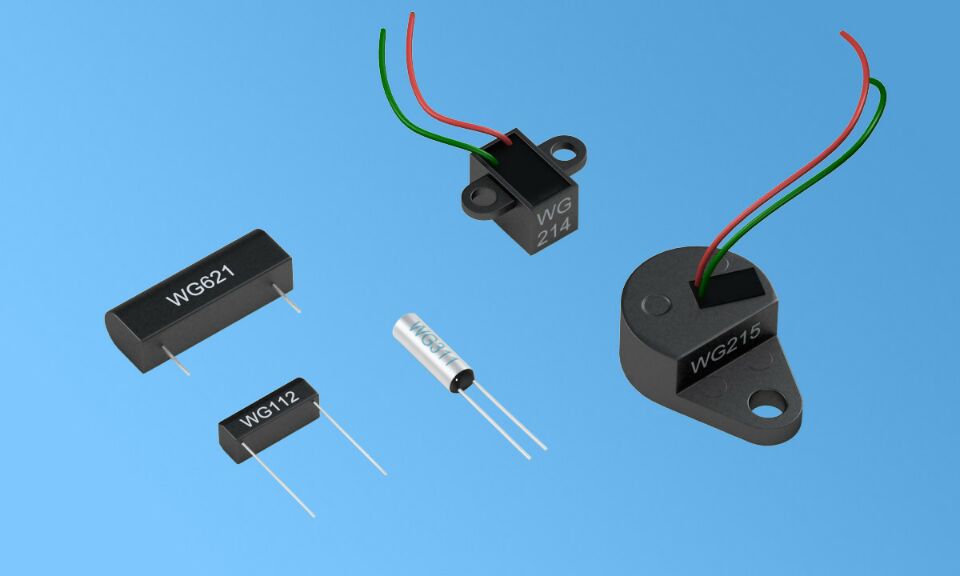

Компания Nanjing AH Electronic Science & Technology Co., Ltd. является ведущим мировым производителем магнитных датчиков нулевой мощности, обладая многолетним опытом в производстве датчиков для миллионов устройств по всему миру.
• Работа без внешнего источника питания

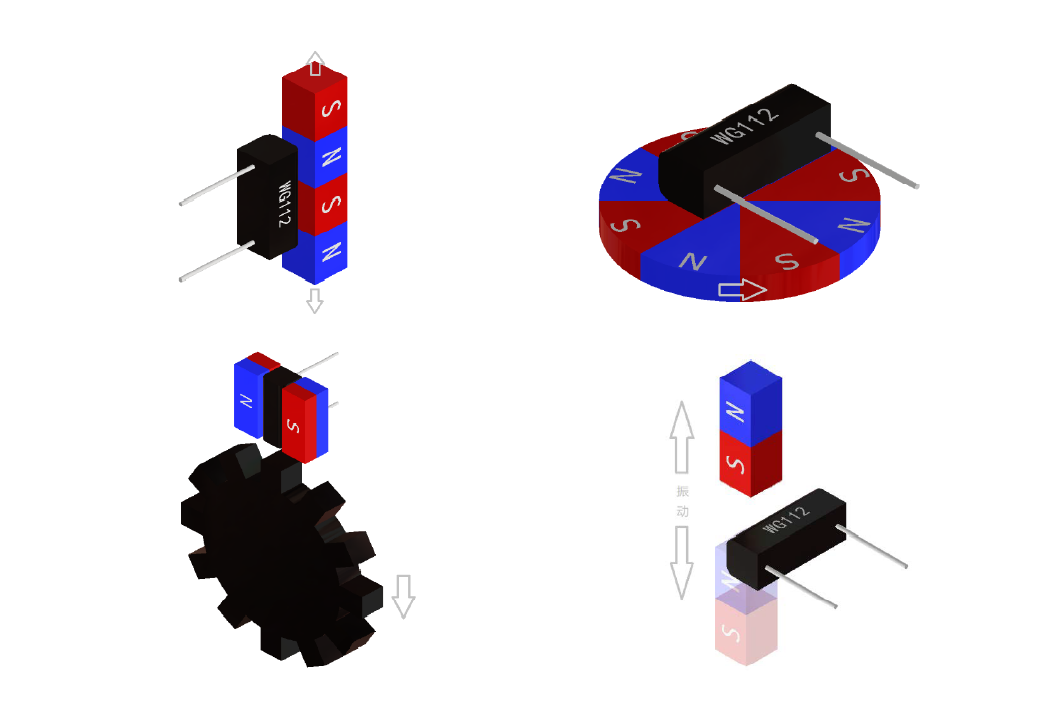

• Режим двухполюсного возбуждения

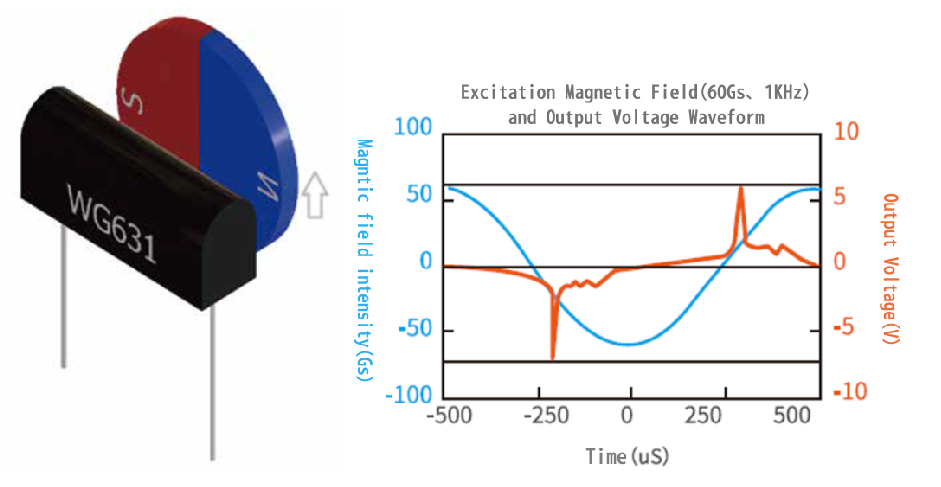

Полярность внешнего магнитного поля триггера изменяется в течение одного цикла, и датчик выдает пару положительных и отрицательных электрических импульсных сигналов.
• Бесконтактное получение электромагнитных сигналов
Это искробезопасное устройство без механического контакта и электрической искры между устройством индукции магнитного поля и пусковым магнитным полем.
• Постоянная энергия импульса
Величина энергии импульса, выдаваемой датчиком, не зависит от частоты изменения магнитного поля и остается стабильной даже при очень низких частотах изменения магнитного поля. При более высоких частотах изменения магнитного поля генерируется более высокая энергия за счет дополнительных индуктивных эффектов.
• Стабильные рабочие характеристики
Вибрации не возникает, поскольку датчик выдает импульсный сигнал только тогда, когда меняется полярность приложенного магнитного поля и плотность магнитного потока достигает порога возбуждения. Энергия, выдаваемая импульсом, остается стабильной даже при миллионных переключениях полярности.
• Управление по локальной сети
Выходные сигналы могут передаваться дистанционно с помощью сигнальных проводов, что подходит для управления локальной сетью.
• Широкий диапазон рабочих температур, высокая адаптивность к окружающей среде
Тип сигнала
- Плотность магнитного потока: 5 мТл~10 мТл
- Амплитуда выходного сигнала: ≥1.5 В
- Длительность импульса: 12 Мкс
- Рабочая частота: 10 кГц
- Диапазон внутреннего сопротивления постоянного тока: 650 Ом~1300 Ом
- Максимальный диапазон рабочих температур: -40 ~125°C
Тип питания
- Плотность магнитного потока: 6 мТл~12 мТл
- Амплитуда выходного сигнала: ≥5 В
- Длительность импульса: 14 Мкс
- Рабочая частота: 1 кГц
- Внутреннее сопротивление постоянному току: 270 Ом
- Рабочая температура: -40 ~125°C

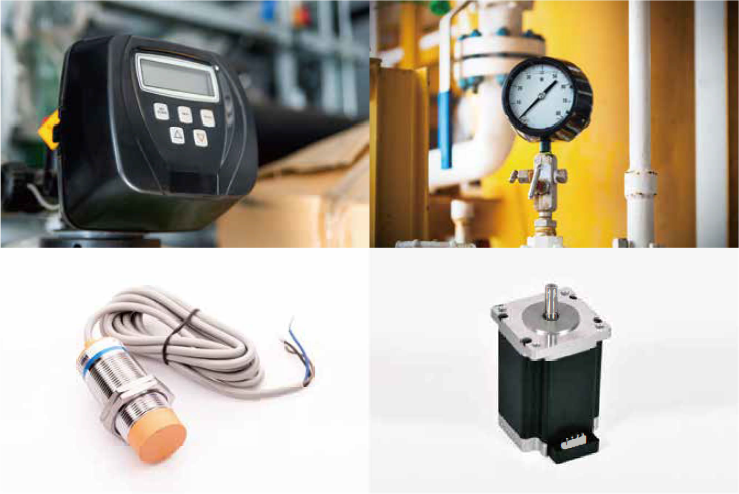

Применение
- Датчики автоматических дверей
- Датчики перемещения
- Расходомеры
- Тахометр
- Датчики приближения
- Датчики управления движением

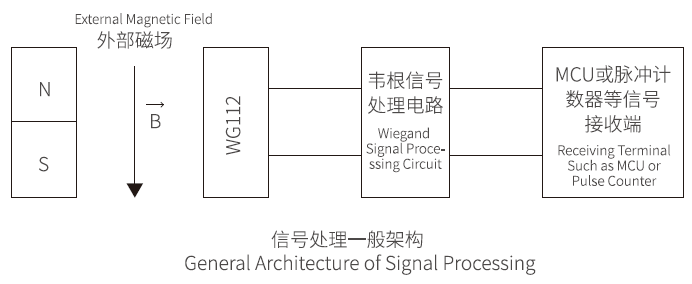

Магнитный датчик в качестве генератора пассивного сигнала может использоваться для интеллектуального счетчика воды, измерения расхода теплосчетчика, расчета скорости высокоскоростных поездов и электромобилей, измерения уровня масла, определения положения наклонного дождемера и т.д.

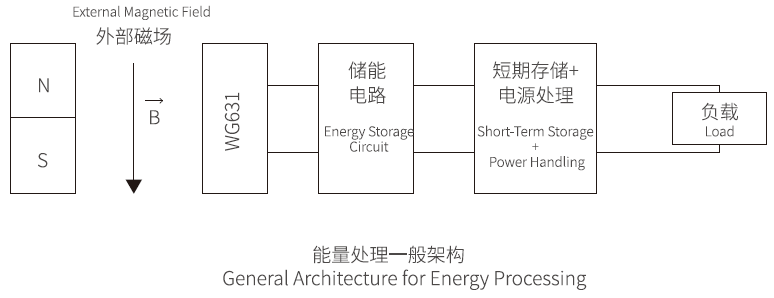

Импульсная энергия, генерируемая магнитными датчиками с нулевым энергопотреблением, может использоваться не только в качестве пассивных генераторов импульсных сигналов, но и в качестве источников питания для электронных компонентов. Непрерывно генерируемая импульсная энергия может обеспечить требуемую энергетическую компенсацию для цепей. Благодаря специальному чипу со сверхнизким энергопотреблением энергия отдельных импульсов может использоваться для удовлетворения требований к запускаемой или прерывистой работе системы. Примерами могут служить многооборотные энкодеры, основанные на получении механической энергии, медицинские чрескожные устройства, основанные на беспроводной передаче энергии и датчики loT с автономным питанием.
