Примечание: данные являются типичными значениями, испытательное напряжение тока питания составляет 3,3 В, а температура окружающей среды 25 ℃.
| Тип | Технологии производства | Выходное состояние | Упаковка | Ток питания (μA) |
Нагрузка (mA) |
Рабочее напряжение (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
Рабочая Температура (℃) |
AH3661
|
КМОП | Открытый дренаж | SOT23/TO92 | 2.8 | 1 | 2.5~5.5 | ±4 | ±2.7 | 1.3 | -40~85 |
|
AH3662
|
КМОП | 100к подтягивание | SOT23/TO92 | 6.0 | 1 | 2.5~5.5 | ±2 | ±1 | 1.0 | -40~85 |
|
AH3663
|
КМОП | Открытый дренаж | SOT23/TO92 | 6.0 | 1 | 2.5~5.5 | ±2 | ±1 | 1.0 | -40~85 |
|
AH3664
|
КМОП | Толкать Тянуть | SOT23/TO92 | 1.0 | 1 | 1.65~5.5 | ±3 | ±2 | 1.0 | -40~85 |
| Тип | Технологии производства | Выходное состояние | Упаковка | Ток питания (mA) |
Нагрузка (mA) |
Рабочее напряжение (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
Рабочая Температура (℃) |
|
AH3931
|
КМОП | Открытый дренаж | SOT23/TO92 | 1.5 | 5 | 2.5~22 | ±3 | ±1.5 | ±1.5 | -40~85 |
Омниполярный датчик эффекта Холла включает в себя следующие элементы на одном кремниевом чипе: защиту от обратного напряжения, регулятор напряжения, схему температурной компенсации, генератор напряжения Холла, усилитель сигнала, триггер Шмитта и выходной драйвер с открытым коллектором и т.д.
Для омниполярной микросхемы Холла, изготовленной по КМОП-технологии, требуется более низкое напряжение питания и меньший объем источника питания. Она выпускается в двух типах корпусов: SOT-23-3L (тип M) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.

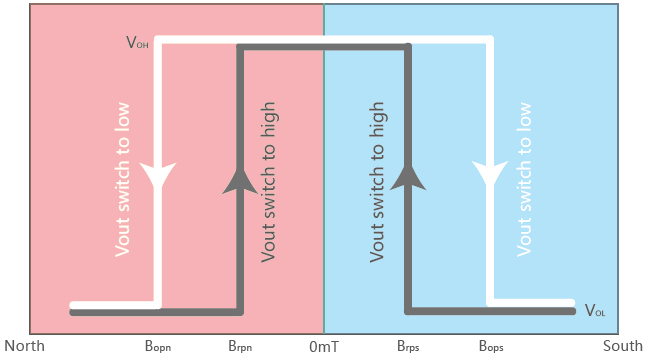

Когда магнит (S или N полюс) находится близко к датчику (|B|≥|BOP|), датчик выдает низкий уровень; когда магнит находится далеко от датчика (|B|≤|BRP|), датчик выдает высокий уровень. Устойчивый гистерезис (BHX=|BOPX- BRPX|) обеспечивает стабильное состояние переключателя.
